Restauration d’une reverb analogique à ressorts

Voilà une belle machine très musicale qui vient compléter mon setup depuis quelques semaines, le Tapco 4400 reverberation system.

C’est une reverb à ressorts stéréo qui a été fabriquée aux États-Unis dans les années fin 70’s, début 80’s. Elle a un son très chaud et dispose en plus d’égaliseurs 4 bandes par canal.

Tous les potentiomètres linéaires (faders) étaient complétement grippés. La partie électronique fonctionnait mais la partie mécanique bien rincée. Et malheureusement ces faders d’origine ne sont plus fabriqués. Grâce à Filip Pietruszewski, génial réparateur installé à Victoria en Colombie-Britannique (www.cctv.fm), j’ai pu les remplacer par des nouveaux modèles car CCTV vends des mini circuits imprimés qui servent d’adaptateurs entre le PCB et les nouveaux faders.

Il reste encore un peu de boulot pour limiter les buzz et autres boucles de masse pour pouvoir profiter pleinement de cette machine, mais c’est déjà un plaisir de la manipuler sans que rien ne coince…

tapco 4400 reverb démontée
tapco 4400 reverb
détail PCB et vu-mètre, tapco 4400
détail PCB et vu-mètre
anciens potentiomètres linéaires, tapco 4400
anciens potentiomètres linéaires
nouveaux potentiomètres linéaires
nouveaux potentiomètres
déssoudage des composants du PCB
déssoudage des composants
soudures terminées, tapco 4400
soudures terminées

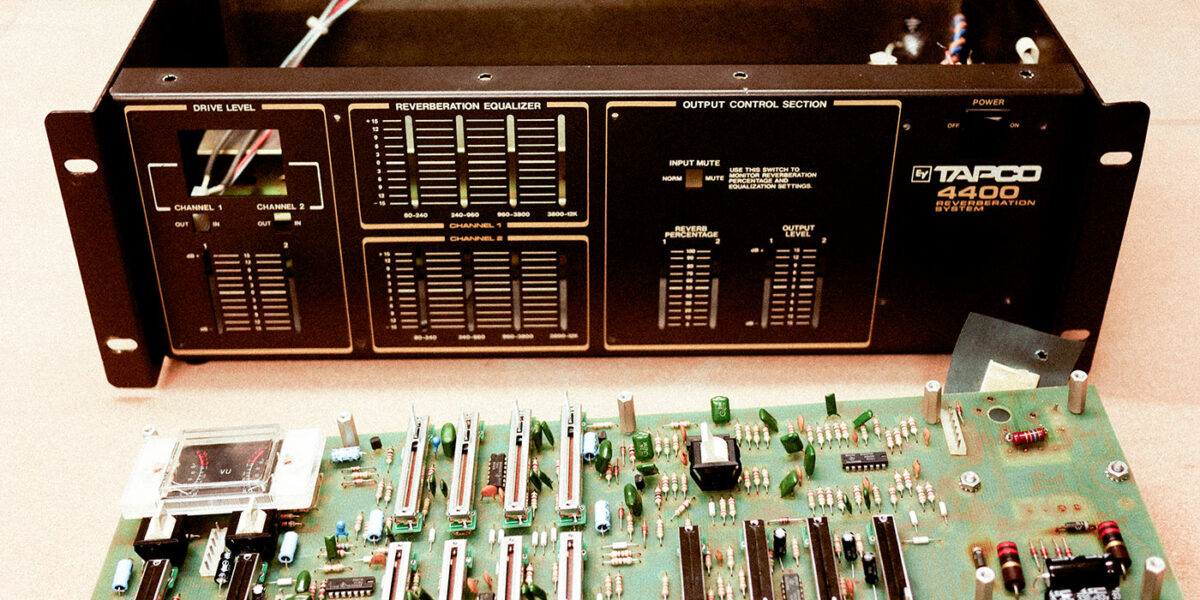

test et nettoyage avant remontage du PCB, tapco 4400
test et nettoyage avant remontage du PCB
Tapco 4400 en état de marche dans son rack
Tapco 4400 en état de marche
